DR设备维修基础学习
添加时间：2019-10-08 18:06
浏览次数：
来源：

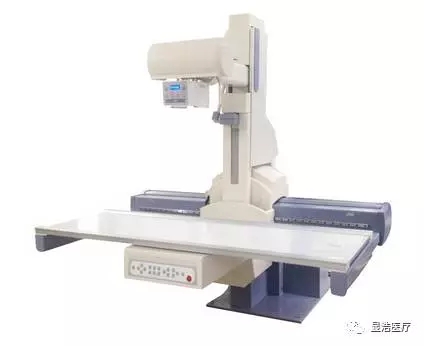

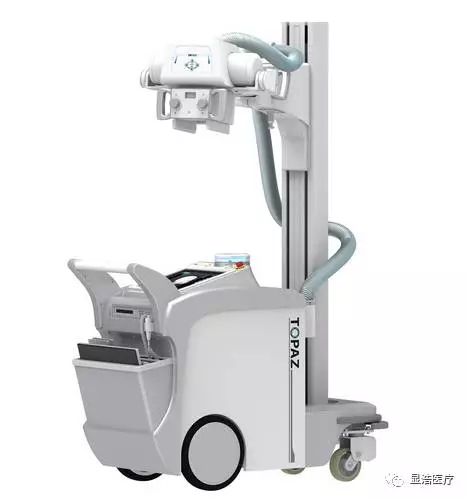

车载DR广泛应用在体检车上，要修DR体检车，首先要了解DR的结构和原理，这里简单说一下，DR原名为数字化摄影的简称，即英文名digital radiographic。DR是由高频X线机的基础的，加上一块平板探测器，和图像采集处理软件整合而成。具体的说DR系统，即直接数字化X射线摄影系统，是由电子暗盒、扫描控制器、系统控制器、影像监示器等组成，是直接将X线光子通过电子暗盒转换为数字化图像，是一种广义上的直接数字化X线摄影。

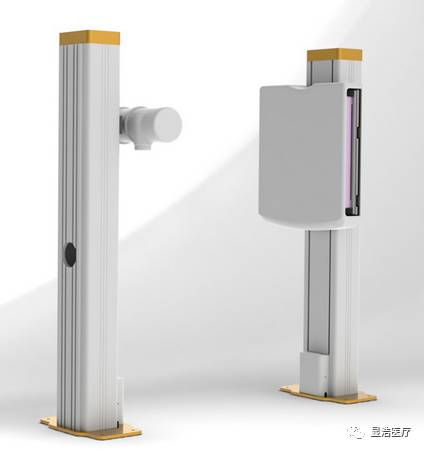

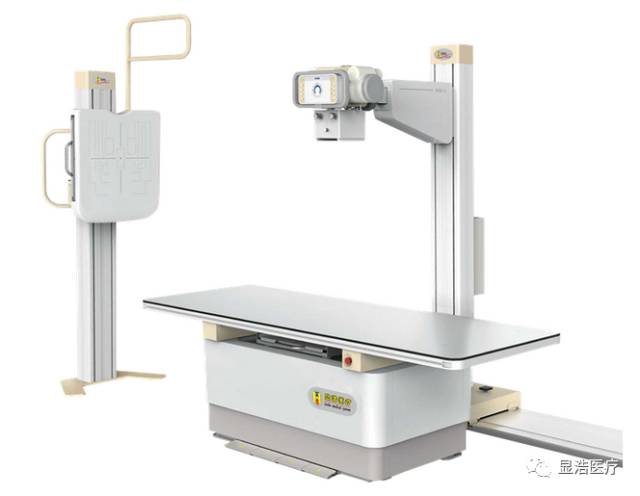

而狭义上的直接数字化摄影即DDR（DirectDigit Radiography），通常指采用平板探测器的影像直接转换技术的数字放射摄影，是真正意义上的直接数字化X射线摄影系统。按照探测器类型主要分为非晶硅平板DR（主流）、非晶硒平板DR和CCD DR（主流）；按照机架结构分为悬吊DR和立柱（UC臂）DR；维修DR时可根据故障现象进行分段维修。
这里推荐几个常见故障和维修方法。
1、 曝光后不出图像。
对此故障，可从两方面下手。首先是检查发生器有没有出射线。如果没有就检查发生器这边。例如手开关是否坏了，发生器是否存在故障（可单独打开发生器软件查看），球管是否有问题。发生器可正常曝光的情况下，就应该检查平板这边。比如平板的连接是否正常（网线或光纤是否连接正确），或者平板的同步信号（曝光使能信号）是否正常。从这两方面找故障，就可以找到故障。
2、 图像不清晰
随着使用时间的延长，图像会变得没有原来清晰。这种问题的原因一般是由于平板老化引起或者球管出的剂量不足造成。对机器定期进行保养可以有效防止平板老化速度，平板一般要求每6个月校准一次。球馆剂量不足的原因有：1 KV不够，检查发生器高压部分。2 MA不足，球管是否出问题，或者高压发生器的灯丝部分是否有问题。
3 、图像出伪影
伪影原因归结为2方面，平板本身有坏点或者坏道。2 是投照范围内有异物。投照范围有异物很容易排查，只需将束光器，平板盖子，滤线栅等，一个个拆除再拍照，拆一个拍一张图像，拆到那个图像伪影没有了，异物就在那个元件上。如果投照范围的东西拆完拍出来还有伪影，那么就是平板有问题了。平板出的坏点和坏道有些可以通过平板校准去除。有些是不能去除，那只能维修平板。
4、 图像发送不到PACS
此故障一般是由于网络连接引起。网络连接需检查网络参数是否正确，比如IP地址，端口号，AE title等，参数设置正确后，可以通过ping服务器IP的方法测试网络是否连通，不连通则检查网卡或者网线是否正常。
5 、报选择阳极故障
此故障顾名思义就是阳极启动不正常。可测球管上有无启动电压，测量时要按曝光准备档，如果无电压，就要检测发生器旋转阳极部分电路，如果有电压，球管不转，那就要看下球管阳极靶面是否打烂，球管管芯是否漏油。如果存在问题就需要更换好的X射线管。
6 、报球管温度过高错误
用手触摸球管表面，如果感觉到烫，那就等温度下降后，再进行曝光操作，在曝光次数不多的情况下，球管升温很快，就要检查冷却装置是否正常，不然外置冷却风扇，或者球管是否漏油。如果球管表面温度不高，但报球管温度过高错误，那应该检查温控开关有没有坏，可以直接将温控开关短接测试，短接后，故障解决这是温控开关坏。如果短接无法解决故障，则需要检查控制板有无问题。
7、DR的日常维护和保养
DR 是一种十分精密与相当贵重的仪器，除了上述常见的几种故障以及诊断解决方式之外，在日常的生活应用中还需要结合其实际的使用性能进行良好的维护和保养，并结合其实际的情况分析故障出现的原因。
具体而言，应该重点注意以下问题：
首先，该种型号的机器设备对环境的使用要求十分严格，环境的湿度为30%到70%，对于非晶硒平板探测器而言其环境的温度要求为10度至35度，而最适宜的工作环境是20度到25度，如果环境的温度过低，则会导致非晶硒层会从玻璃基板上脱落，而当环境中的温度过高时，则会导致非晶硒探测器产生结晶的情况，因此会对探测器造成一定的损坏，导致成影不真实的情况出现，进而严重影响机器的诊断等。因此需要通过对环境中的温度以及使用湿度进行全天控制，进而不断延长非晶硒探测器的使用周期。
其次，存在多种影响因素从而导致仪器的不同像素对射线的灵敏度存在巨大的差异，而这种差异属于技术性差异是客观存在的。因此在日常的使用过程中要对其进行校正，从而确保机械设备处于良好的运行状态。
再者，为了保证设备使用的安全性，切忌在设备中随意外接硬盘以及其他的存储设备，避免无关的设备在其上面使用导致设备中毒。使用后经常对设备进行清理，避免其上面存在异物，避免灰尘侵入机器设备中，从而影响探测器的使用质量，因此要保证机房中的环境经常通风干燥，使机器干燥和清洁。
另外，DR系统的开机与关机也十分重要，在使用时一定要严格按照一定的操作规范进行科学操作，确保机械使用的正确性。一般在使用过程中如果技术操作不当也会出现死机的情况，或者出现意外断电的情况。开机之前要先将空调打开，当机房中的运行温度适宜后，才能使平板中的温度达到使用的要求，进而缩短开机的预热时间。
除此之外，DR系统的相关器件需要小心科学使用以及合理维护，从而不断延长设备的使用周期，确保其具有良好的工作效率。在使用过程中如果存在异常的声响，则应该通过看其方、听其声的方式及时找到设备中异常声音发出的部位以及系统设备运行受到阻碍的部位并及时展开修复，从而确保机器使用正常。
8、总结
在我国的医疗机构经常使用精密的仪器进行辅助性诊断，因此DR又名数字化X光机，这种设备在医疗事业中发挥了十分重要的作用，但是其使用过程却一直被人们所忽视。本文正是基于此原因，重点针对常见故障及解决方法相关内容进行分析论述，从使用过程以及常见的问题到具体的故障诊断以及维修等进行系统论述，以此为相关工作人员的使用提供科学的方法。
